钻井液除泥器

钻井液除泥器

钻井液除泥器是处理钻井液的三级固控设备,根据旋流器直径的大小不同,分为旋流钻井液除砂器和旋流钻井液除泥器 一般6″以下的旋流器组合称为钻井液除泥器,是钻井作业中的三级固控设备,常用的是5″和4″旋流器,主要用于分离钻井液中粒度为15-47μm的固相颗粒。根据客户要求处理量的大小,选择几组旋流器组合成钻井液除泥器。冠能固控的旋流钻井液除泥器广泛应用于石油钻井,水平定向钻井的旋流除泥分离。
所属分类:
固控设备.

产品描述

钻井液除泥器

钻井液除泥器是处理钻井液的三级固控设备,根据旋流器直径的大小不同,分为旋流钻井液除砂器和旋流钻井液除泥器.一般6″以下的旋流器组合称为钻井液除泥器,是钻井作业中的三级固控设备,常用的是5″和4″旋流器,主要用于分离钻井液中粒度为15-47μm的固相颗粒。根据客户要求处理量的大小,选择几组旋流器组合成除泥器。冠能固控的旋流钻井液除泥器广泛应用于石油钻井,水平定向钻井的旋流除泥分离。

钻井液除泥器系列产品说明

分离粒度 : + 40 微米
特点说明

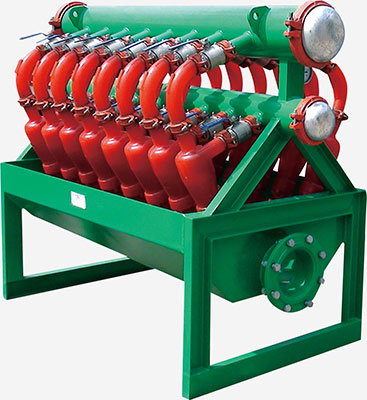

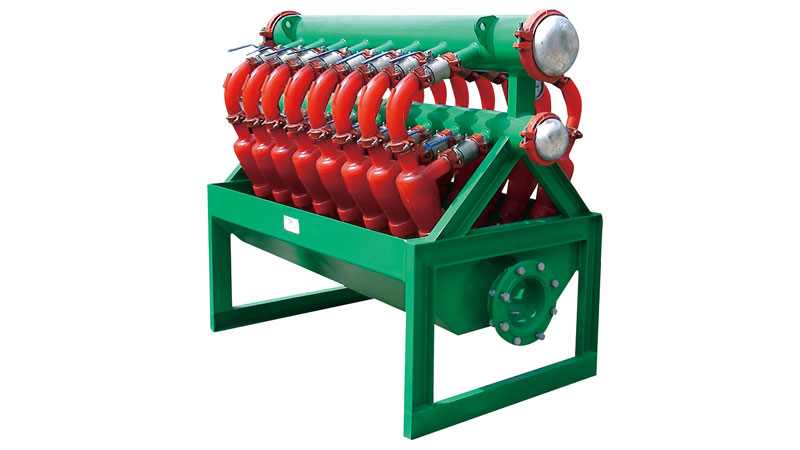

Desilter-GNWSE
类型:  无底部干燥振动筛
对应型号: GNWSE-12 / GNWSE-16N
应用领域:  石油钻井非加重泥浆的处理
特点:
说明: 分离出的钻屑较湿,不推荐用于加重泥浆的处理。

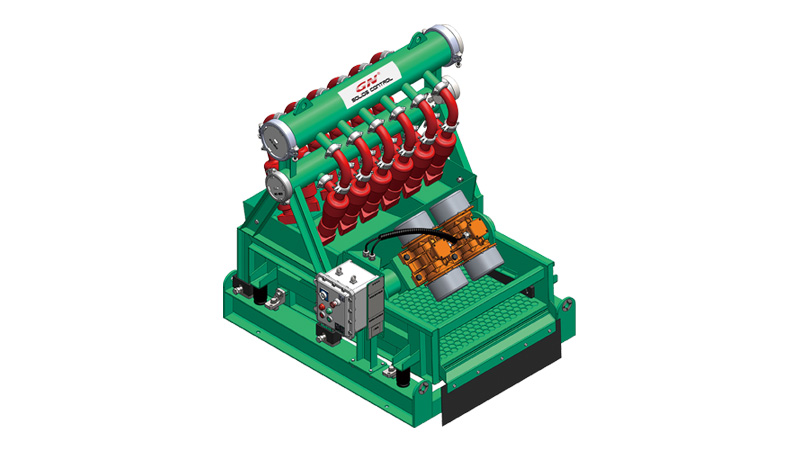

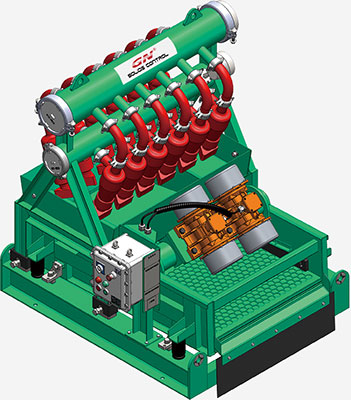

Desilter-GNZS752
类型:  匹配迷你型 GNZS752 系列底流振动筛,筛网面积约 1.4 平方米。
对应型号: GNZJ752E-8N/ GNZJ752E-12N
应用领域:  小型石油钻修机、 煤层气钻井、水平定向穿越钻机、 水井等
特点:

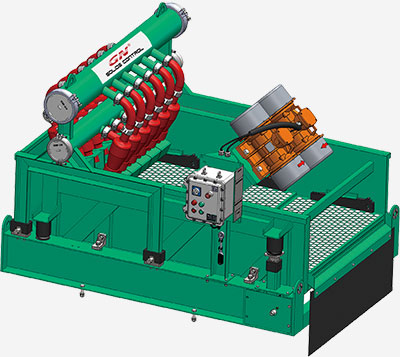

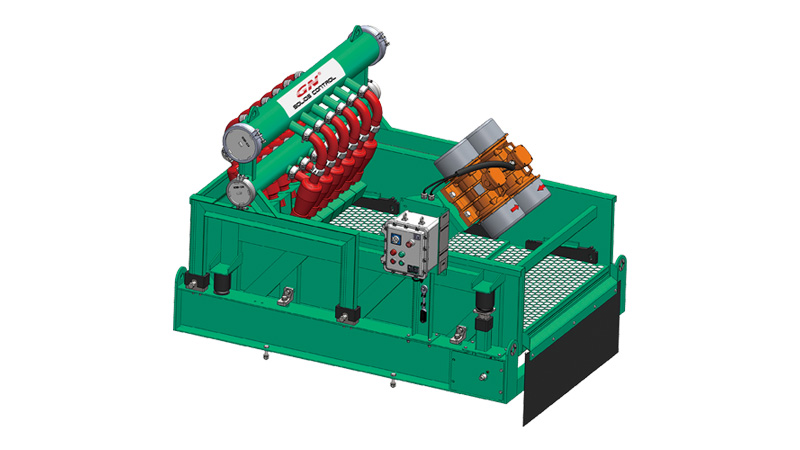

Desilter--GNZS703
类型:  匹配3片筛网的GNZS703系列大型底流振动筛,筛网面积约2.6平方米。
对应型号: GNZJ703F-D8N/ GNZJ703F-D12N/ GNZJ703F-D16N
应用领域:  大型石油钻机、大型非开挖钻机、盾构工程、河道清淤工程等。
特点:

钻井液除泥器技术参数

型号GNZJ752E-8N/12NGNZJ703F-D8N/D12NGNZJ703F-16NGNWSE-12N/16N
处理量 120/240m³/h(528/1056GPM) 360m³/h
(1584GPM)
240/360m³/h
(1056/1584GPM)
除泥旋流器尺寸 4″
除泥旋流器数量 8/12 个 16 个 12/16 个
工作压力 0.25~0.4Mpa
进浆口尺寸 DN150
出浆口尺寸 DN200
匹配底
流筛参数
底流筛型号 GNZS752E GNZS703F N/A
振动轨迹

直线

振动电机功率 2×0.75Kw 2×1.72Kw
筛网数量 2 Panels 3 Panels
筛网尺寸 750×900mm 700×1250mm
筛分面积 1.35m² 2.63 m²
激振强度 ≤7.1G(可调节) ≤7.5G(可调节)
双振幅 3.92~5.62mm 4.14~5.96mm
筛箱调节角度 +2° -1~+5°
防爆标准 ExdIIBt4/IECEX/A-TEX
重量 1057/1097kg 1813/1839kg 1974kg 504/539kg
外形尺寸(mm) 1676×1745×1719 2419×2150×1608 2419×2150×2126 2189×900×1511
