钻井液振动筛

钻井液振动筛

GNZS系列钻井液振动筛(shale shaker)是我公司研制推出的用于石油钻井一级固控设备,钻井液振动筛主要由底座,筛箱,振动弹簧,振动电机,进料录井罐组成;我公司可以根据客户需求提供双联或三联振动筛,并提供相应的连接管汇,同时该设备也可作为泥浆清洁器的底流振动筛用;该 钻井液振动筛具有振动强度高、筛分面积大、筛箱角度可调、结构紧凑、性能卓越、性价比高等优点。我司振动筛有直线轨迹,椭圆轨迹,还可以依据用户要求升级为负压振动筛。
所属分类:
固控设备.

产品描述

GNZS系列钻井液振动筛

GNZS系列钻井液振动筛(shale shaker)是我公司研制推出的用于石油钻井一级固控设备,钻井液振动筛主要由底座,筛箱,振动弹簧,振动电机,进料录井罐组成;我公司可以根据客户需求提供双联或三联振动筛,并提供相应的连接管汇,同时该设备也可作为泥浆清洁器的底流振动筛用;该 钻井液振动筛具有振动强度高、筛分面积大、筛箱角度可调、结构紧凑、性能卓越、性价比高等优点。我司振动筛有直线轨迹,椭圆轨迹,还可以依据用户要求升级为负压振动筛

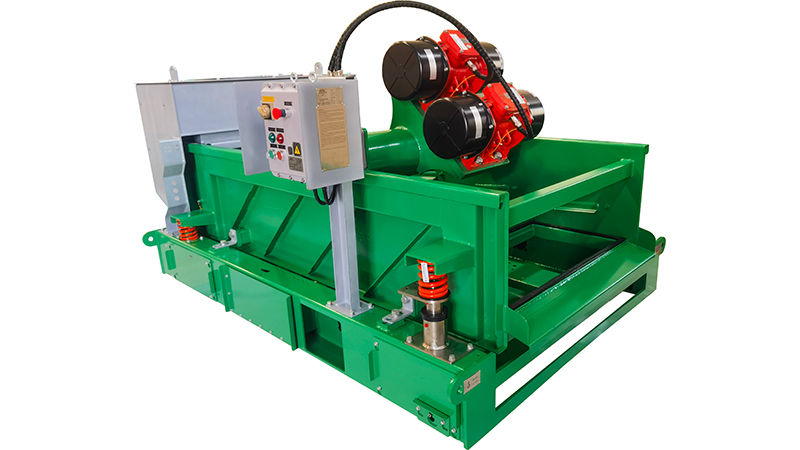

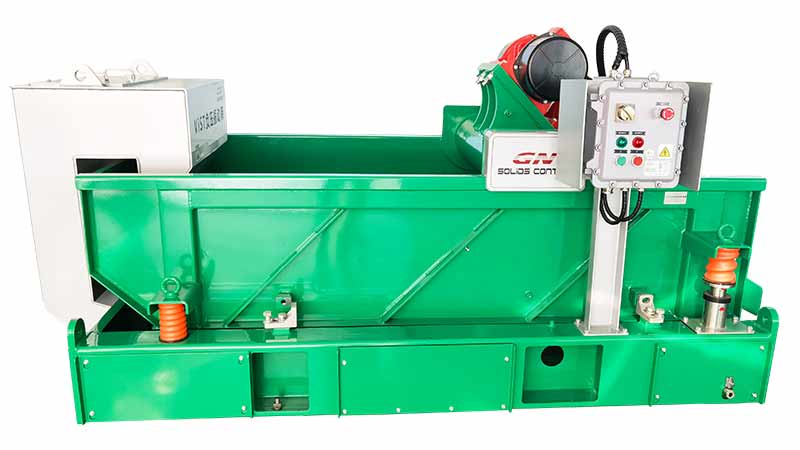

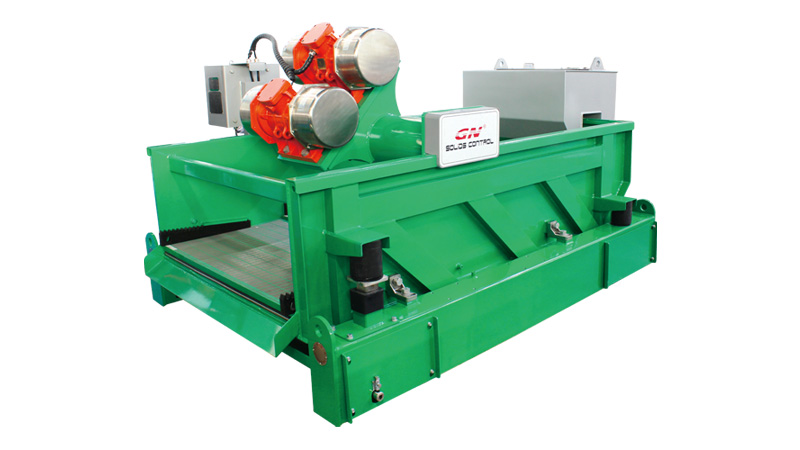

shale shaker 1shale shaker 20180418

钻井液振动筛技术参数

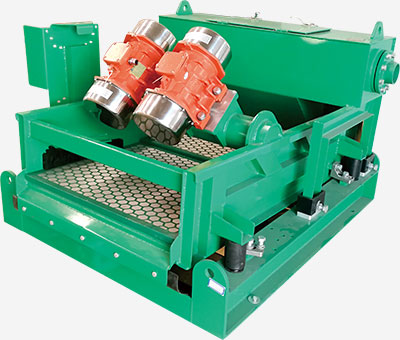

des GNZS752
冠能固控 GNZS752 系列 Mini 小型振动筛,广泛应用于非开挖 HDD、 水井和采矿取芯钻探的泥浆处理,能够满足小处理量的紧凑型分离净化系统要求。

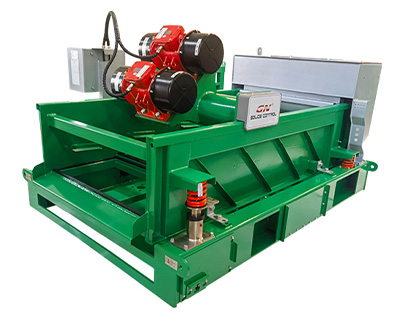

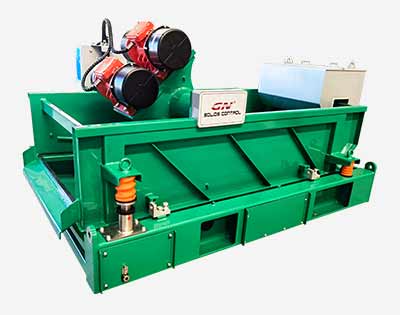

des 703 20192
冠能固控GNZS703和GNZS594系列单层振动筛,广泛应用于油气钻井、大型非开挖钻机、工业分离中的筛分处理,能够满足大处理量的泥浆系统要求。

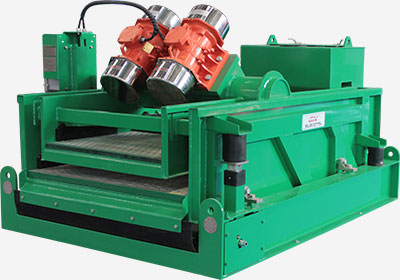

des GNZS706
冠能固控GNZS706系列双层振动筛,广泛应用于打桩盾构建筑泥浆处理、大型油气钻机、大型非开挖钻机、工业多级分离中的筛分处理。
型号GNZS752J-MDZJGNZS703J-SDZJGNZS703J-SHBJGNZS594J-SHBJGNZS706J-THBJ
振动轨迹 直线
参考处理量 (m³/h) 45 120 140 140
振动电机功率 (千瓦) 2×1.0 2×1.72 2×1.94
筛网数量(片) 2 3 4 6
筛网尺寸(毫米) 750×900 700×1250×29 585×1165×40 上 :750×900
下 :700×1250
筛分面积(平方米) 1.35 2.63 2.73 上层 :2.03
下层 :2.63
激振强度 ≤7.5G(可调节 ) ≤ 7.3G(可调节)
双振幅(毫米) 4.14~5.96 4.04~5.82
筛箱调节角度 +2° -1°~+5°
录井罐形式 顶置式 后背式
围堰高度 ( 毫米 ) 714 1060 895
防爆标准 ExdIIBt4/IEC EX/ATEX
重量(千克) 929 1665 1571 1624 1795
长x宽x高(毫米) 1842×1670×1078 2432×2020×1488 2745×2020×1439 2990×2020×1437 2749×2020×1574
备注 以上处理量供参考,依据不同的筛网 API 数和泥浆状况会有不同。
以上参数仅供参考!

ViST负压振动筛工作视频

了解更多:http://www.gngukong.com/vist-vacuum-screen.html

GNZS 钻井液振动筛产品特点

冠能固控是国内专业的钻井液振动筛生产厂家,生产的钻井液振动筛广泛应用于石油钻井以及HDD非开挖行业中,是国内钻井液振动筛生产厂家之一。
