钻屑干燥筛

钻屑干燥筛

GN 高-G 干燥振动筛应用于钻井废弃物处理领域型号GNZS594EH-LD振动轨迹直线型处理量140m3 h (616GPM)振动电机功率2x1.94Kw角度调节电机
所属分类:
废弃物处理.

产品描述

冠能钻屑干燥筛

GN 高G钻屑干燥筛设计用于钻屑的干燥处理,可以将钻屑干燥成可以运输的状态,而不需要加入任何化学药品。

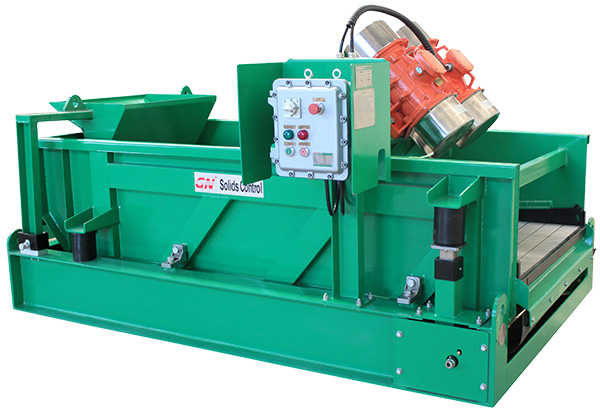

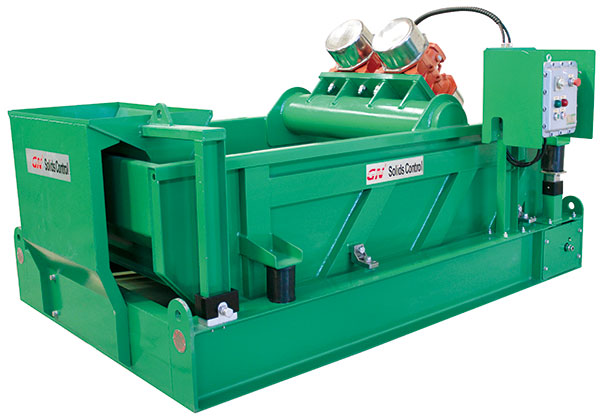

GNZS594EH LD hi G shale shaker des hi g shale shaker 2

1)将螺旋输送机安装于钻机固控振动筛之下,通过螺旋输送机或冠能钻屑输送设备将钻屑输送给冠能钻屑干燥筛进行处理。

2)钻屑干燥筛处理后的钻井液落入底部收集罐中,通过离心机的供浆泵供浆给废浆处理离心机。

3)废浆处理离心机处理完的钻井液用储浆罐收集起来或者回归到固控系统罐中循环使用。

钻屑干燥筛工作流程





钻屑干燥筛处理效果



钻屑干燥筛参数

型号GNZS594F-SGZFGNZS703F-SGZF
振动轨迹 直线
处理量(m³/h) 140 120
振动电机功率(千瓦) 2×1.94
筛网数量(片) 4 3
筛网尺寸(毫米) 585×1165 700×1250
筛分面积(平方米) 2.73 2.63
激振强度 ≤8.2G(可调节) ≤8.3G(可调节)
双振幅(毫米) 4.5~6.48 4.6~6.62
筛箱调节角度 -1 ~ +5°
进料方式 漏斗式
入料口高度(毫米) 1065
防爆标准 ExdIIBT4/IECEX/ATEX
重量( 千克) 1590 1538
长×宽×高( 毫米) 2912×1968×1435 2667×1968×1435

GN 高-G 干燥振动筛产品特点

1.激动强度高达8.0G,而且可以调节,能够有效的干燥钻屑。
2.电动筛箱角度调节,方便可靠,还有机械角度调节用于备用。
3.筛箱密封专利设计,密封效果好,使用寿命长,且便于更换。
4.筛箱底框采用不锈钢材质,耐腐性和寿命大大提高。
5.筛箱整体热处理,能满足高激振强度下长时间工作。
6.板式框架网,加楔块式筛网压紧装置,便于筛网快速更换。
7.采用国际品牌振动电机,Martin电机或者OLI电机。
8.国际著名品牌电气元件,西门子或者施耐德元件。
9.漏斗式进料方式的设计,有效的降低了浆料高度,方便了输送机的进料。
