除砂器

除砂器

GNWS钻井液除砂器是处理钻井液的二级固控设备。根据旋流器的直径大小不同分为旋流除砂器和旋流除泥器,钻井液除砂器主要用于分离钻井液中粒度为47~76μm的固相颗粒。
所属分类:
固控设备.

产品描述

钻井液除砂器

除砂器是处理钻井液的二级固控设备,根据旋流器直径的大小不同,分为旋流除砂器和旋流除泥器.一般6″以上的旋流器组合称为除砂器,是钻井作业中的二级固控设备,常用的是10″和12″旋流器,主要用于分离钻井液中粒度为47-76μm的固相颗粒。根据客户要求处理量的大小,选择几组旋流器组合成除砂器。冠能固控的旋流除砂器广泛应用于石油钻井,水平定向钻井的除砂分离。

除砂器系列产品说明

分离粒度 : + 40 微米
特点说明

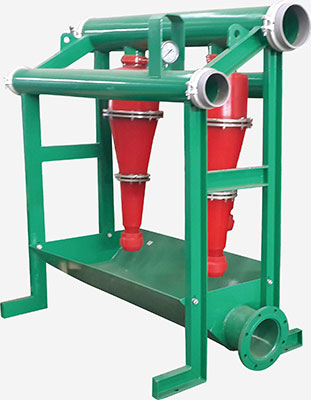

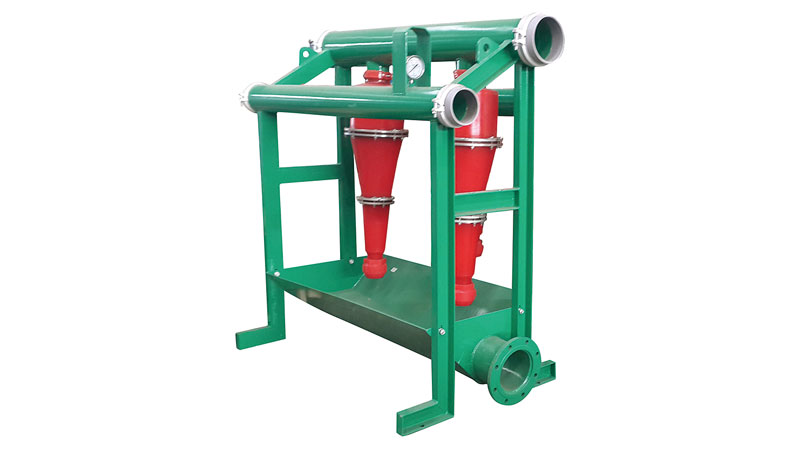

Desander-gnwse-2s
类型:  无底部干燥振动筛
对应型号: GNWSE-2S / GNWSE-3S
应用领域:  石油钻井非加重泥浆的处理
特点:
说明: 分离出的钻屑较湿,不推荐用于加重泥浆的处理。

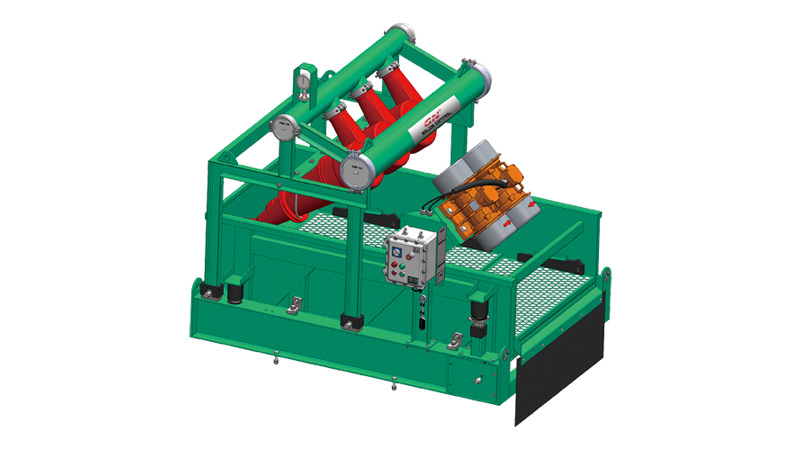

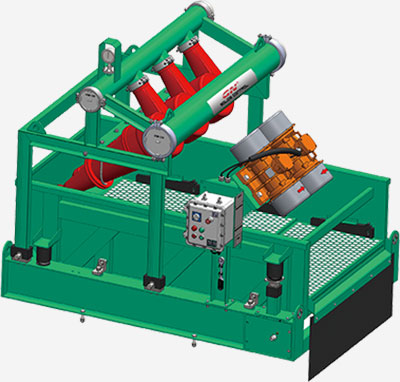

GNZJ752E-1S
类型:  匹配迷你型 GNZS752 系列底流振动筛,筛网面积约 1.4 平方米。
对应型号: GNZJ752E-1S / GNZJ752E-2S
应用领域:  小型石油钻修机、 煤层气钻井、水平定向穿越钻机、 水井等
特点:
Desander-gnzj703f-d2s
类型:  匹配3片筛网的GNZS703系列大型底流振动筛,筛网面积约2.6平方米。
对应型号: GNZJ703F-D2S / GNZJ703F-3S
应用领域:  大型石油钻机、大型非开挖钻机、盾构工程、河道清淤工程等。
特点:

除砂器系列产品说明

型号GNZJ752E-1S/2SGNZJ703F-D2SGNZJ703F-3SGNWSE-2S/3S
处理量 120/240m³/h
(528/1056GPM)
240m³/h
(1056GPM)
360m³/h
(1584GPM)
240/360m³/h
(1056/1584GPM)
除砂旋流器尺寸 10″
除砂旋流器数量 1/2 个 2个 3个 2/3个
工作压力 0.25~0.4Mpa
进浆口尺寸 DN150
出浆口尺寸 DN200
  底流筛型号 GNZS752E GNZS703F N/A
匹配底
流筛参数
振动轨迹 直线
振动电机功率 2×0.75Kw 2×1.72Kw
筛网数量 2片 3片
筛网尺寸 750×900mm 700×1250mm
筛网面积 1.35m² 2.63m²
激振强度 ≤ 7.1G(可调节) ≤ 7.5G(可调节)
双振幅 3.92~5.62mm 4.14~5.96mm
筛箱调节角度 +2° -1~+5°

防爆标准

ExdIIBt4/IECEX/A-TEX
重量 1059/1114kg 1835kg 1924kg 502/559kg
外形尺寸(mm) 1676×1754×1822 2419×2131×1656 2419×2135×2066 2177×1000×1901
