钻井液离心机

钻井液离心机

GNLW系列泥浆离心机( Decanter Centrifuge) 又称卧式螺旋卸料沉降离心机、泥浆离心机,是针对石油钻井液的特点,设计的固液分离专用设备,可在全速运转下完成进料、离心沉降、卸料等各道工序,主要用于回收钻井泥浆中的重晶石,清除细小固体,降低钻井液的固体含量,控制钻井液的密度、粘度,保证钻井液的性能以及对快速钻井均有重要作用
所属分类:
固控设备.

产品描述

钻井液离心机

GNLW系列泥浆离心机( Decanter Centrifuge) 又称卧式螺旋卸料沉降离心机、泥浆离心机,是针对石油钻井液的特点,设计的固液分离专用设备,可在全速运转下完成进料、离心沉降、卸料等各道工序,主要用于回收重晶石,清除细小固体,降低钻井液的固体含量,控制钻井液的密度、粘度,保证钻井液的性能以及对快速钻井均有重要作用。GNLW系列离心机是利用离心沉降原理对钻井悬浮液进行分离,悬浮液由进料管经螺旋推料器中出液孔进入转鼓,在离心力 的作用下固相颗粒被推向转鼓内壁,通过螺旋推料器上的叶片推至转鼓小端排渣口排出,液相则通过转鼓大端的溢流孔溢出。如此不断循环,以达到连续分离的目的。沉降型离心机属于卧式螺旋离心机范畴,全称卧式螺旋沉降型离心机。冠能固控生产的卧式沉降型泥浆离心机广泛应用于石油钻井行业。

泥浆离心机工厂图片

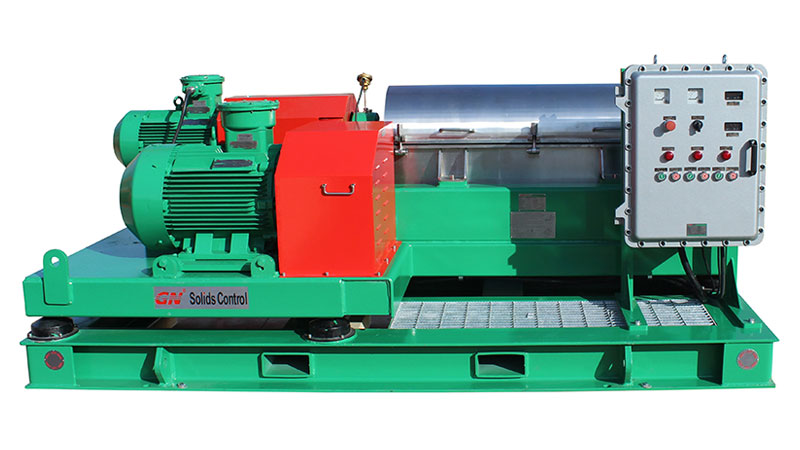

gn decanter centrifuge 363c front

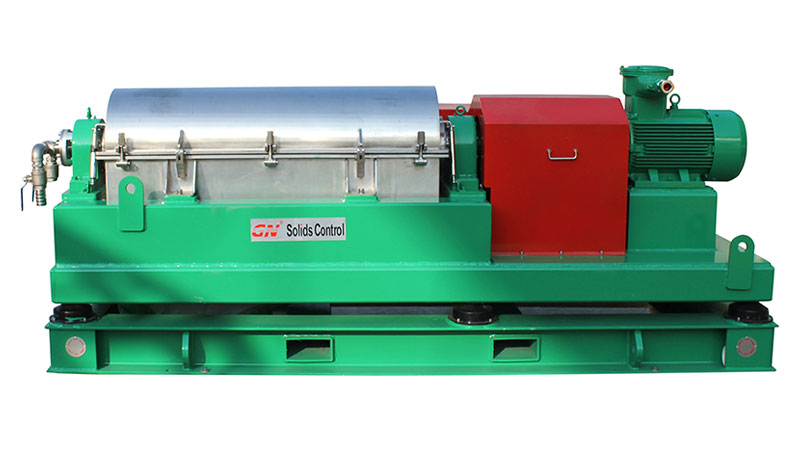

gn decanter centrifuge 363c back

GNLW系列泥浆离心机(顶级配置)

型号 GNLW363C GNLW363C-VFD GNLW453C-VFD GNLW553C-VFD
转鼓直径 360mm 360mm 450mm 550mm
转鼓长度 1271mm 1271mm 1540mm 1800mm
最大处理量 200GPM(45m3/h) 200GPM(45m3/h) 352GPM(80m3/h) 484GPM(110M3/h)
有效处理量 132GPM(30m3/h) 132GPM(30m3/h) 264GPM(60m3/h) 400GPM(90m3/h)
转鼓最大转速 3900RPM 3900RPM 3200RPM 3000PRM
转鼓常规转速 3200RPM 0~3200RPM 0~2800RPM 0~2500RPM
最大分离因数 3063 3063 2578 2719
常规分离因数 2062 0~2062 0~1973 0~1888
分离颗粒直径 2~5µm 2~5μm 2~5µm 2~5μm
差转速(转/分钟) 40 0~40 0~35 0~45
差速器扭矩(牛.米) 3500N.M 3500N.M 7500N.M 12000N.M
差速器速比 57:1 57:1 57:1 35:1
主电机功率 37KW(50HP) 37KW(50HP) 55KW(75HP) 90KW(120HP)
辅电机功率 11KW(15HP) 11KW(15HP) 22KW(30HP) 37KW(50HP)
匹配螺杆泵功率 7.5KW(11HP) 7.5KW(11HP) 15KW(20HP) 22KW(30HP)
防爆标准 ExdIIBt4 / IEC EX/ ATEX
防爆柜类型 标准防爆柜 PLC+正压智能变频防爆柜
重量 3500KG 3400KG 4580KG 5840KG
外形尺寸(mm) 3305x1638x1277 3305x1638x1277 3824x1798x1317 4293x1978x1381
备注 以上离心机的处理量仅供参考,对于不同的泥浆状况和客户对处理结果的不同要求,处理量会不一样。

GNLW系列钻井液离心机顶级配置产品特点:




  1. 多项设计专利,并采用顶级材料和工艺,满足高端客户需求。
  2. 转鼓直段,和锥段采用2304双向不锈钢材料,通过离心浇铸而成。
  3. 转鼓总成其余部件采用SS304不锈钢材料。
  4. 螺旋推料器采用耐磨合金片保护,使用寿命长,便于维修更换。
  5. 螺旋推料器的分流口以及转鼓的排渣口采用易于更换的耐磨合金套保护,延迟使用寿命,和保养周期。
  6. 便捷可调的围堰高度,满足不同工况的排料需求。
  7. 转鼓总成在运输中通过可拆卸式支撑架保护,防止运输途中对轴承造成的损伤。
  8. 正压PLC智能防爆控制柜,便于自动化操作,且能满足高温工况的使用。
  9. 原装进口SKF轴承,提高设备稳定性,和轴承使用寿命。

GNLW系列钻井液离心机(经济型配置)

型号 GNLW223 GNLW224 GNLW452
转鼓直径 220mm(9inch) 220mm(9inch) 450mm(22inch)
转鼓长度 670mm(26inch) 890mm(35inch) 1105mm(71inch)
最大处理量 40GPM(9m³/h) 40GPM(9m³/h) 250GPM(57M3/h)
有效处理量 26GPM(6m³/h) 26GPM(6m³/h) 176GPM(40m3/h)
转鼓最大转速 5000RPM 5000RPM 1800PRM
转鼓常规转速 3800/4500RPM 3800/4500RPM 1800RPM
最大分离因数 3077 3077 815
常规分离因数 1777/2492 1777/2492 815
分离颗粒直径(微米) 2~5 2~5 5~7
差转速(转/分) 10/20/30 10/20/30 32
差速器扭矩(牛.米) 500N.M 500N.M 3500N.M
差速器速比 35:1 35:1 57:1
主电机功率 11Kw(15HP) 11Kw(15HP) 45KW(60HP)
辅电机功率 N/A N/A N/A
匹配螺杆泵功率 3Kw 3Kw 11KW(30HP)
防爆标准 ExdIIBt4 / IEC EX/ ATEX
防爆柜类型 标准防爆柜 标准防爆柜 标准防爆柜
重量 780KG 870KG 3410KG
外形尺寸(mm) 1727x1048x900 1924x1050x725 2939x1748x1320

GNLW系列泥浆离心机经济型配置产品特点

  1. 多项设计专利,并采用顶级工艺,经济可靠的材料,满足客户的广泛需求。
  2. 转鼓直段,和锥段采用SS304不锈钢,通过离心浇铸而成。
  3. 转鼓总成其余部件采用SS304不锈钢材料。
  4. 螺旋推料器采用耐磨合金片保护,使用寿命长,便于维修更换。
  5. 螺旋推料器的分流口以及转鼓的排渣口采用易于更换的耐磨合金套保护,延迟使用寿命,和保养周期。
  6. 便捷可调的围堰高度,满足不同工况的排料需求。
  7. 转鼓总成在运输中通过可拆卸式支撑架保护,防止运输途中对轴承造成的损伤。
  8. 正压防爆控制柜,能满足高温工况的使用。
  9. 原装进口NSK或者FAG轴承,提高设备稳定性,和轴承使用寿命。
