 河北冠能石油机械制造有限公司是专业制造钻井泥浆固相控制设备的生产商，主要有泥浆固控设备、泥浆不落地处理设备、油泥处理设备等。设备克单独匹配运行，也可以集成为撬装模块化的组合型处理系统。其中钻井泥浆不落地系统是冠能固控在2012年投入研发，2013年投放市场的专业化油田废弃物处理设备。目前销量已经突破100台/套，得到了广大业主的充分肯定与好评。博得了多个油田服务单位的青睐，并确定了战略合作意向。

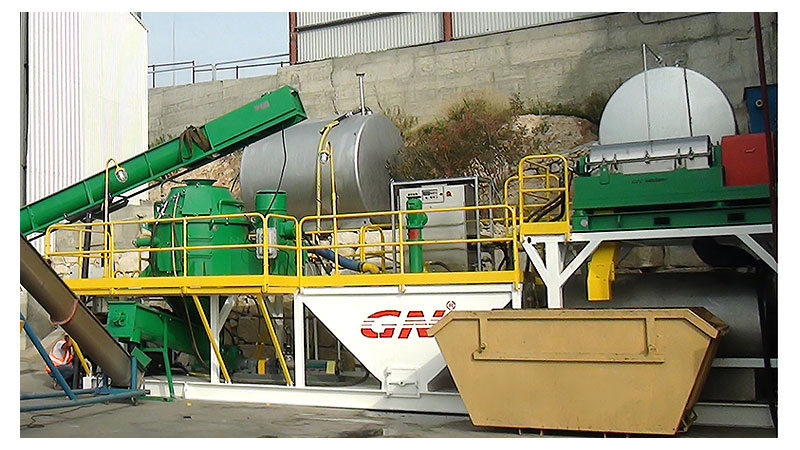

冠能固控泥浆不落地系统介绍：

1、不落地系统组成部分：

钻屑甩干机GNCD930D，1台（岩屑甩干），离心机GNLW553C-VFD,1台（甩干机排出液体净化），螺杆泵2台（1台离心机供液同时供应泥浆枪泥浆，1台输送干净泥浆同时冲洗甩干机和进行离心机二次循环处理供液）、无轴螺旋输送机5条（3条输送固控系统外排岩屑，1条给甩干机供料，1条甩干机排渣），搅拌器2台（1台1#仓泥浆搅拌，1台2号仓泥浆搅拌），泥浆枪1台（甩干机排液仓清罐，螺杆泵供液），泥浆罐1具。岩屑箱2个（1个收集甩干机排出干渣，1台收集离心机外排干渣）。

2、不落地系统处理流程：

1）钻机固控系统的振动筛、除泥除砂器、离心机排除的岩屑经由3条依次相连的无轴螺旋输送机将岩屑收集输送至甩干机进料的斜螺旋输送机内。 2）岩屑经斜螺旋送入甩干机内进行固液分离甩干处理，液体排入离心机下2#甩干机排液仓，固体经过出料口螺旋输送至岩屑箱收集。 3）2#甩干机排液仓内的待处理泥浆经螺杆泵输送至离心机进液管口进入离心机做进一步泥浆净化处理。 4）经过离心机处理后的清洁泥浆排入下方1#离心机排液仓左隔仓，干净泥浆越过隔板进入右隔仓，然后经由螺杆泵外输。干渣泥饼排入下方岩屑箱内储存。

3、系统电控布置说明:

1）固控系统下方3条接料螺旋集中在一个电控箱控制，设置备用接触器1套，电控箱至螺旋电缆配齐。 2）甩干机上料螺旋与出渣螺旋在一个电控箱集中控制，设置备用接触器1套，电控箱至螺旋电缆配齐。 3）甩干机电控箱控制甩干机与离心机供液螺杆泵，设置备用接触器1套，电控箱至设备电缆配齐。 4）2台搅拌器分别单独电控箱控制。电控箱至设备电缆配齐。 5）离心机电控箱控制离心机与外输送螺杆泵或二次循环，设置备用接触器1套，电控箱至设备电缆配齐。

河北冠能石油机械制造有限公司自2014年开始成功研发成功含油污泥处理系统之后，目前已经与全球近16家企业合作成功，已销售2~20立方/每小时的含油污泥处理系统近30台/套。其中有国内央企已经成功合作了5套大型油泥处理系统，服务于国内与国外多个含油污泥高污染场所。在施工作业中产品性能稳定、运行经济性好、易操作维护等特点得到用户好评。

冠能含油污泥处理系统适应领域：

1）原油罐清罐施工产生的废弃罐底油泥、油砂、含油污水等； 2）炼油厂的废弃油池产生的油泥、油砂等； 3）石油天然气钻井产生的废弃油基钻井液、现场落地油泥、油砂等；

上述提到的油泥油砂指的是油、水和固体的混合物。为了对油泥进行处理并且对油和水进行回收,就必须将油、水和固体进行分离处理。同时，如何以更低的成本处置固体，并且尽可能多的回收油非常重要。冠能油泥处理系统是通过加入油泥处理化学品对油泥进行热洗后进行固液分离成油，水，固等产物，并分别进行处理、回收、无污染排放等。

冠能含油污泥处理系统工艺流程：

1、废弃含油污泥通过污泥真空泵输送至加热预混合装置。 2、在加热预混合装置中加入化学药剂进行稀释、乳化等调制。 3、调制后的油泥经渣浆泵输送至冠能筛分装置进行粗过滤处理。液体进入后工序精细分离处理，固体进行后工序的无害化处理。 4、筛分处理之后的油泥经过加热调制之后再进入超高速分离设备进行精细化分离处理。 5、分离之后的液体在进入三项分离装置，进行油、水、泥三项分离处理；固体进入后工序无害化处理。 6、三相分离结束之后油和水分别储存，固体继续进行加热调制，然后分离处理。

特别说明：含油污泥是通过冠能机械分离设备，需要配合合适的化学剂和加热处理。不同物料和不同化学剂获得实际处理量和处理效果会有差异。在使用药剂量上与设备的处理能力上会存在偏差。

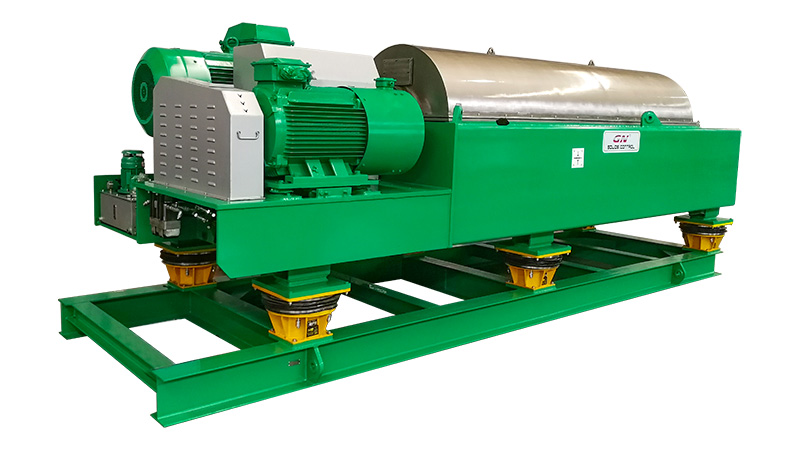

河北冠能石油机械制造有限公司是专业生产泥浆固控设备的制造商，其核心产品离心机是冠能较具优势产品，在国内央企油服公司进行过多方位的对比试验，跟国际国内十余个品牌进行现场施工对比，我方离心机具备压倒性优势。其性价比高与性能稳定得到了业主多方位好评。

冠能离心机产品优势：

1、转鼓材质为双向不锈钢 SS2304 经离心浇注而成，性能优于 同行的 SS304 和 SS316。排渣口采用YG8硬质合金套保护，耐磨性极高，不易碎。 2、方便灵活的液池深度调节设计，满足各种工况的物料干湿度调节。 3、收集箱盖由气弹簧辅助开盖，并且进行支撑安全保护。 4、高精度数控设备加工后，离心机再经过三道动平衡处理，包括 1800中速动平衡和5000RPM超高速动平衡、实际工作转速高速动平衡和整机动平衡， 确保离心机在高速工况下稳定运行。 5、部分机型采用开口式螺旋叶片，大大提升离心机处理能力。螺旋 推料器为不锈钢材质，经高温固溶处理，刚度好，使用寿命长。 6、推料器全段采用可更换式YG8硬质合金片保护，使用寿命长，易 于维修。推料器出浆口采用YG8硬质合金套进行保护，使用寿命长，适用 于高含固量的泥浆。 7、双电机在离心机的一端，结构更紧凑，避免了辅机皮带的频繁更 换，且为离心机的操作维护，腾出了更多空间。 8、主轴承采用进口SKF系列高端轴承，使用寿命长。依据用户选择， 还可以配备自动润滑系统。

冠能固控离心机应用领域：

1、市政污泥，自来水厂的高效污泥脱水（上水），环保清淤工程淤泥。 2、工业和矿物油，加工行业溶剂萃取，净化和处理炼焦厂中的焦油，处理洗砂水和砾石冲洗水，处理矿石和矿物。 3、食用油和脂肪、生物燃料，生产生物燃料乙醇时脱水釜镏物，提取和澄清棕榈油等。 4、饮料生产，啤酒生产：从剩余酵母中回收啤酒，葡萄酒澄清和酒渣处理，屠宰场下脚料处理和动物下脚料加工等。 5、化工、制药、食品，处理造纸工业中产生的废水，聚氯乙烯和聚乙烯，乳糖和酪蛋白生产，纯碱白泥、盐泥脱水，其他化工分离等。

河北冠能石油机械制造有限公司是专业的钻井液固控设备、油田废弃物处理设备制造商。经过近两年的摸索与努力，新研发成功的钻井液废弃物处理设备“真空筛网装置”目前已经成功调试下线。并获得了大型油田服务企业多个持续订单。

冠能固控真空筛网装置产品介绍：

1、冠能公司结合国外各家产品优势，成功自主研发出GN ViST系列真空筛网装置，并申请了国内、外。主要作用于回收油基、水基、复合等多成分钻井液，减少钻井废弃物，提高振动筛排渣脱水干燥处理效果。

2、冠能真空筛网装置其工作原理是通过在钻井液振动筛后一张筛网下面安装一套真空吸附装置，振动筛网底部通过脉动气流形成一定频率的真空吸收工作，提高钻井液的回收，降低排出钻屑的含液量。

3、冠能真空筛网装置可以在客户已有普通振动筛的出渣口通过外挂式额外安装一张带真空吸附的小筛网，实现钻井岩屑排出前在进行一次真空吸附钻井液回收。

冠能固控VIST真空筛网装置参数表：

河北冠能石油机械制造有限公司简称“冠能固控”是拥有美国石油协会API认证的中国固控设备制造商，目前已经有10年的认证历史。被美国石油协会资深专家评为具有竞争优势的中国固控制造企业。

冠能固控的核心设备为钻井液振动筛、钻井液离心机、泥浆清洁器、真空除气器、砂泵、剪切泵，螺杆泵、渣浆泵、搅拌器，泥浆枪、射流混浆装置和混合漏斗、液气分离器、电子点火装置、泥浆罐等。

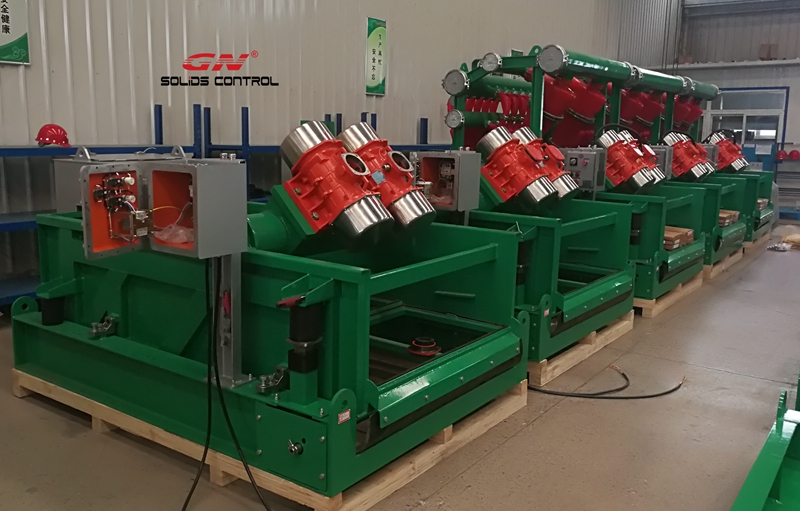

下面介绍介绍一下冠能独特的双轨迹振动筛技术优势：

1、意大利OLI或美国Martin振动电机冠能品牌防爆电控配比西门子施耐德电气原件。 2、预张紧复合框架筛网，配备快速拆卸棘轮工具，方便更换筛网，使用寿命长。 3、重负载设计，筛箱整体热处理，能够使振动强度达到8.0G，满足各类工况使用要求。 4、筛箱底框采用不锈钢材料，耐腐蚀性强，使用寿命长。 5、独特的筛框和筛网之间的密封，保护了筛箱，且防止细砂透过筛网安装缝隙。 6、机械式筛箱角度单侧同步调节，能够满足 不停机进行筛箱角度调节，且运行稳定。 7、简单易用的筛箱锁紧设计，且采用不锈钢材质，使用寿命长 。 8、振动弹簧采用橡胶包裹，既降低了噪音，又延长了使用寿命。

GNZS594F-HB 双轨迹振动筛技术参数：

*无须调整偏心块，通过电控按钮可以对两种轨迹进行切换。
